隔音需求及建議

作一個明智的選擇---活動隔音牆


引言
聲學的控制在各種環境場合是一項重要的條件,因此選擇適當的活動隔間是必要的。在挑選活動隔間系統時,不單單只考慮到你要運用的空間結構以及隔間的操作方法,更要檢測其隔間在聲學上的表現。正確的隔間系統在加上搭配的建築配件,便可達到優良的聲學控制。
在選購隔間系統時,首先要回答下列關於房與房之間的噪音減少問題,同時要考慮是否需要隔間提供可吸收聲音的表面材。

你需要何種等級的聲學控制?
達到其目的的成本?
哪種隔間系統較能滿足你的需求?
企畫中是否有需要搭配的建築要素要考慮?

預期聲音級別
要能夠在一個環境中明確指定一個噪音、聲音控制與降低的系統首先要確認你要控制的聲音其等級與種類,然後再決定你設施所需要的「聲音隱私」。

隔起來的房間用途?可能製造的噪音?
產生的噪音有多少低頻率能量?
隔間另一邊可容忍的聲量?

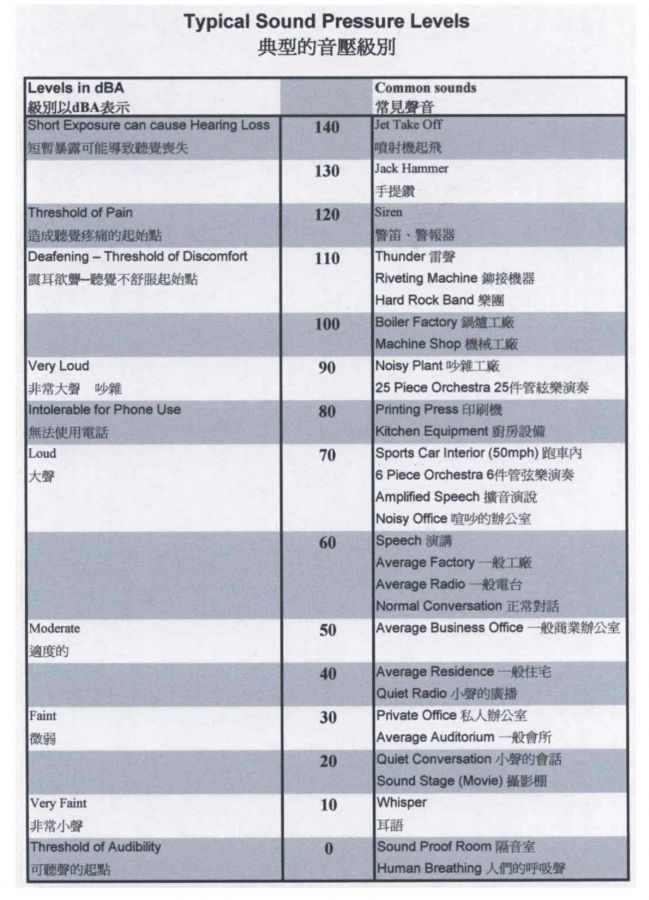

「典型聲音壓力級別」表中指出許多日常生活中的聲音所造成的聽覺壓力。音量以分貝(dB)表示,分貝尺量的範圍從0dB(可聽見的聲音起點)直到120dB(音量達到耳朵疼痛起始點)以上,此表可實際的用來估計環境的音量標準。表中壓力程度以dBA表示。

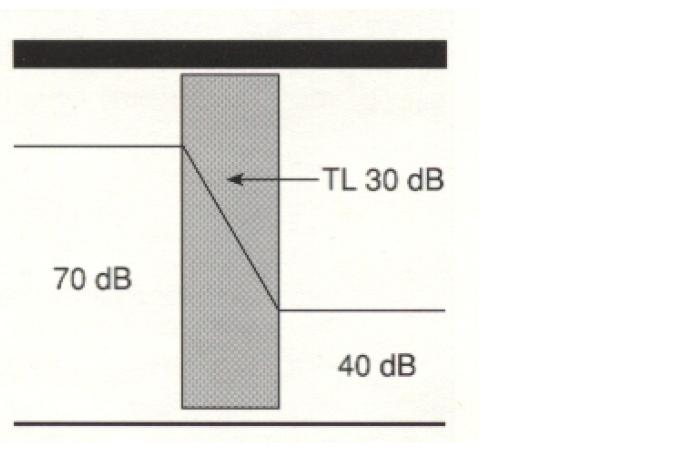

業界普遍接受的活動隔間「衡量尺」為STC評分。隔間在實驗室環境下以不同頻率(125Hz~4000Hz)測試並判定音量穿過隔間後的音量差,此量差叫作傳遞虧損(TL)。例: 於隔間一邊以一種頻率製造70dB的音量通過隔間後在另一邊測得40dB,則TL為30dB。由於一般聲音通常涵蓋不同頻率,因此(STC)評分依據隔間對於不同的頻率所測得TL給予一數值評價,越高的STC評分代表越高的TL,對於隔間是一期望的特性。

天花板.地板.室內裝潢及牆壁須互相搭配來達到最好的聲學表現

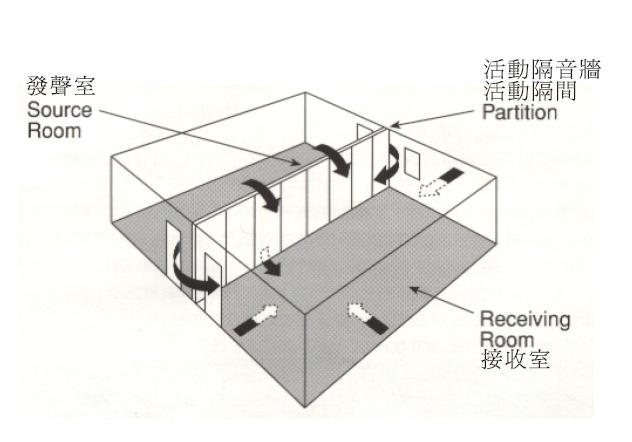

當你考慮到活動隔間可能只占10%房間面積,便可以發現要達到有效率的聲學控制,天花板、地板、固定的牆壁以及室內裝潢其性能的重要性。當你想像聲音如何在一個分隔的房間內傳遞,其重要性便很明顯。

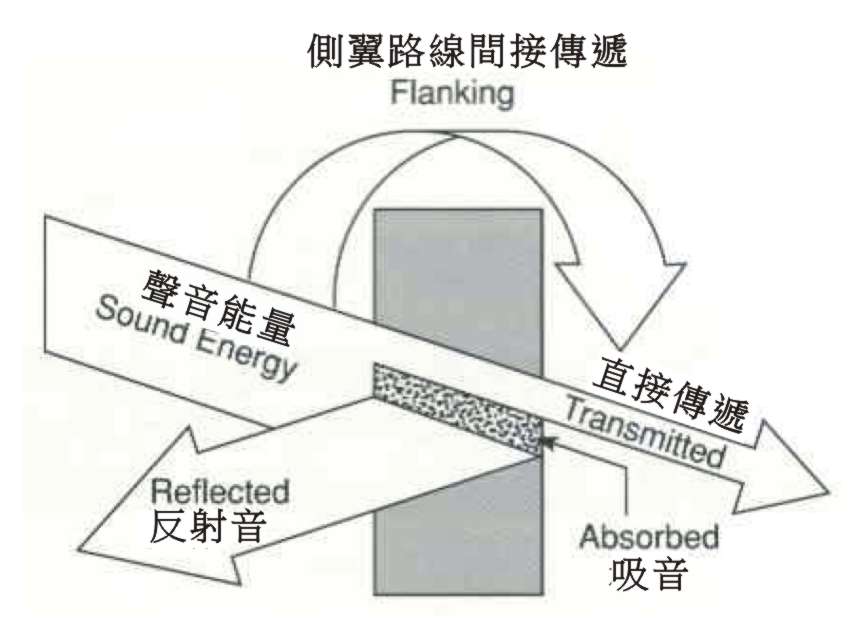

當聲音能量撞擊隔間時,部分能量傳遞到另一邊也就是「聲音傳遞」,另一部分聲音能量反彈回房間,還有一部分能量被隔間以及裝潢吸收掉。在隔間起來的房間內用適合的地毯和地板、牆壁和天花板處理以及室內裝潢可以藉由增加聲音吸收來減少反彈的聲音。
如果隔間與建築不合或接合不正確,可能會明顯的危害其降低聲音的特性。沒有隔間能夠表現到預期的水準如果沒有正確的安裝在正式準備的空間中。一個寬鬆或不正確的接合會導致隔間周圍產生漏音,空中傳播的聲音也可藉由隔間周圍的門、排氣孔、天花板空間或地板以及牆壁傳遞到鄰接的房間裡。這些側翼路線可藉由於重點部位安裝反彈板、聲音阻隔裝置或聲音吸收的絕緣體。

極大化場地聲學表現
由活動隔間來達到最優良的聲音降低效果,不只需要考慮隔間造成的傳遞虧損(TL),另一項要素是有多少聲音吸收材料用於隔起來的兩間房間裡。聲音吸收材料的多寡,在傳送聲音的房間裡,可減少該房間所產生的聲音,隔間起來的另一房間,其聲音吸收材料的多寡則可減少傳遞到該房間的聲音。另外在許多使用活動隔間所隔起來的典型房間裡,適當的使用吸音建築材料,及有效控制藉由隔間周圍側翼路線傳遞的聲音,將會有助於整體達到更優良的聲學環境。

隔間軌道上方

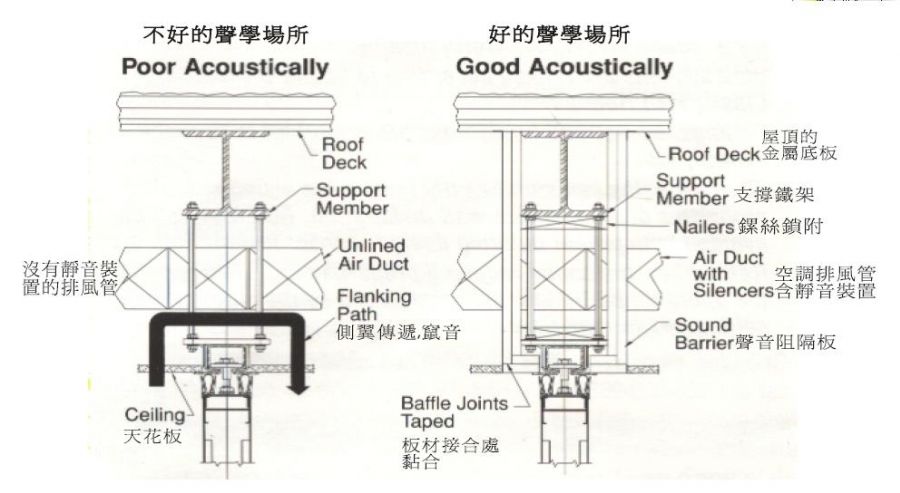

隔間上方的天花板空間會讓聲音由隔間一方的天花板傳入,由另一邊傳出。為了解決這個問題,隔間上方應加裝阻隔版(隔音效果相當或高於隔間本身)。往往天花板空間裡的排氣管會穿越阻隔板,這種排氣管會降低阻隔板的傳導虧損,因為聲音會由管路一方傳到另一方,這種狀況在安裝市面上的導管靜音器可以獲得解決。

中空地板

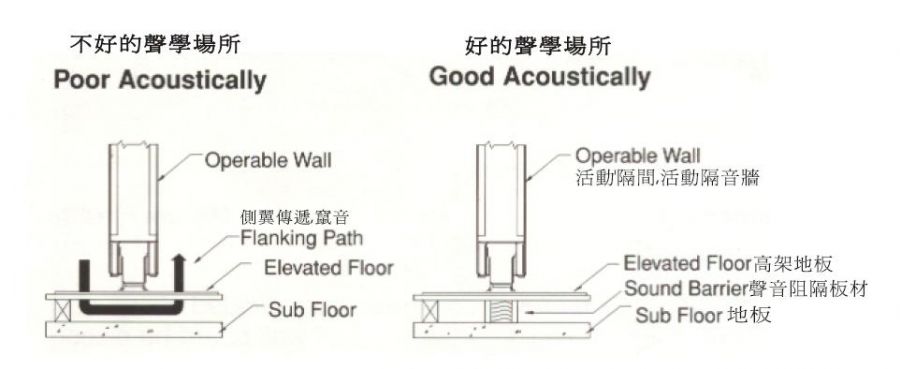

當地板下方設計為中空時,例如一些體育館或電腦機房,聲音可能會從隔間地板下方的空間傳到隔壁。解決方法為隔間
下方應加裝阻隔板材(隔音效果相當或高於隔間本身) 。

地板表面

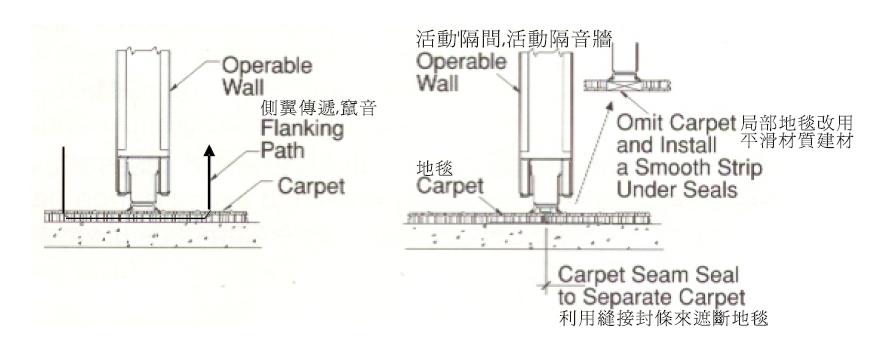

通常使用地毯的地面與隔間很難達到良好密封程度,因為聲音會藉由地毯本身於隔間下方傳導。此問題最好的解決方案是用一條平滑表面的材質如金屬、木材或聚乙烯來取代活動隔間正下方的地毯。另一種辦法是在用縫接封條遮斷活動隔間下方地毯。

隔間與牆壁接合
活動隔間有許多不同方法來與永久牆壁接合,包括發泡劑、封條、架在隔間與固定牆上的固定邊框或於永久平面上使用嵌壁式邊框。不論哪種個案都應當達到與牆壁間氣密結合而不受扶手欄杆、裝飾板條或其他表面材的影響。
在隔間與牆壁接合點的施工上,邊框後方的石膏板不連續是必要的,以防止聲音透過邊框後方石膏板側翼傳遞。預先思考是有利的,這裡所討論的聲音阻隔材料,在早期施工中容易安裝且不貴。施工後的修正修改永遠是比較困難且貴的。

場地聲音測驗(NIC& FSTC)
一個建築的活動隔間場地表現是涵蓋於ASTM E-336.場地測驗結果是根據ASTM E-413計算,並以Noise Isolation Class (NIC) 或 Field Sound Transmission Class (FSTC)報告。值得注意的是NIC的評分是由Noise Reduction(NR)資料,也就是傳送和接收房間內聲音量的計算差異決定的。NIC評分取決於接收室裡聲音吸收材質多寡和活動隔間的大小。
FSTC不同於NIC在於它試著移除接收室裡吸音材質多寡以及活動隔間大小對於評分的影響。
FSTC評分是場地版的STC評分。經驗上顯示不論哪種活動隔間,NIC評分大約會比詳細控制的實驗室STC評分少9分貝,FSTC評分會根據活動隔間的大小與接收室內吸音材質多寡之間的關係,可能比NIC評分高或低。
假設已為一用途選擇出並正確建造適合的活動隔間,場地測驗的用意在於檢驗隔間是否正確安裝,是否正常運作並找出可能的側翼路線。

聲音吸收
所有的建築材料都提供某種程度的吸音,但只有相對高吸音率的材料,在降低房內音量和改善房間聲學,以利用於多種用途才是有用的。一個材料的吸音特性是由其吸音係數所表示(根據不同頻率會有不同係數)。常見的單一數值吸音評分為Noise Reduction Coefficient(NRC或噪音降低係數),其值是所有介於250Hz到2000Hz吸音係數的平均。基本上,柔軟、多孔的材料比堅硬材料如石膏板、混泥土的NRC評分要來的高。有效率的吸音材質其NRC評分會達到0.65或更高。因此加入多孔的材料像是吸音的天花板/牆壁材質、厚料窗簾、布料家具和地毯,不只可以提高舒適度,也可提高設施內的聲學表現。對於活動隔間來說,NRC評分可運用在面板上的材料。

可靠的建議

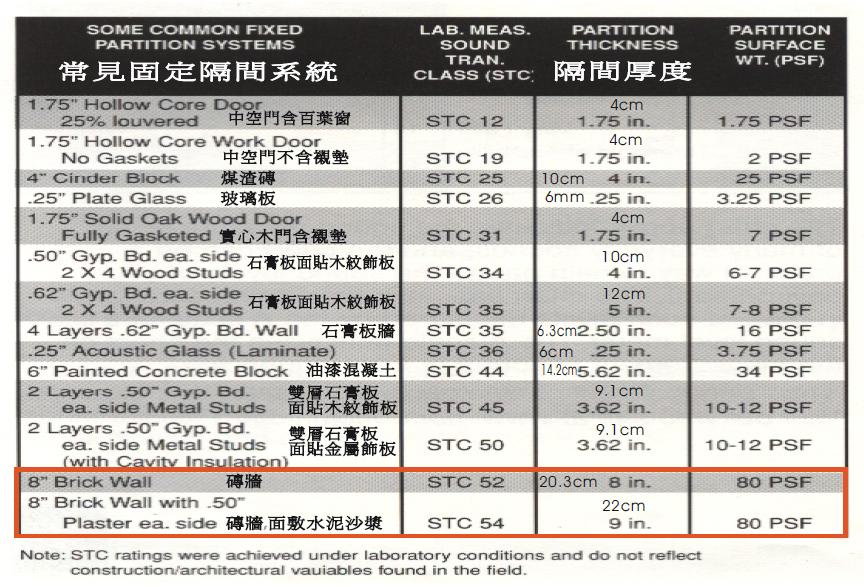

聲學控制在許多設施裡是重要的並且是值得的明智投資。牆壁系統是以Sound Transmission Class (STC) 評分排序。天花板、地板和裝潢對聲學控制是很重要的。側翼路線會明顯的減少活動隔間的降音的性質,但用適當的建築設計和阻隔可避免此問題。記住,活動隔間周圍的天花板地板與牆壁都要滿足所要求的隔音特性。

*如需專業STC資料,請參考 www.stcratings.com
